Penetapan Nilai Faktor Air Semen


Dalam perencanaan campuran adukan beton, nilai faktor air semen dapat anda tetapkan dengan salah satu cara dari 2 cara berikut :


A. Cara Pertama :

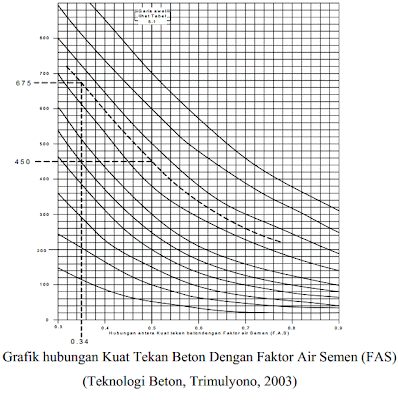

Berdasarkan jenis semen yang dipakai dan kuat tekan rata-rata perlu pada umur beton tertentu, nilai faktor air semen dapat ditetapkan dengan mengacu pada Grafik hubungan antara kuat tekan beton dan faktor air semen di atas.
Langkah penetapannya dapat dilakukan dengan cara berikut :
  1. Pada sumbu vertikal tetapkan nilai fcr', lalu tarik ke kanan sampai memotong kurva yang sesuai.
  2. Dari titik potong tersebut tariklah garis ke bawah, maka akan ditemukan nilai fas (faktor air semen) yang dicari.

B. Cara Kedua :
Berdasarkan jenis semen yang dipakai, jenis agregat kasar, dan kuat tekan rata-rata perlu pada umur beton tertentu, ditetapkan nilai faktor air semen dengan cara :
  1. Lihat tabel perkiraan kuat tekan beton di bawah, dengan data jenis semen, jenis agregat kasar, dan umur beton yang dikehendaki, dibaca perkiraan kuat tekan rata-rata perlu seandainya dipakai fas = 0,50.
  2. Pada grafik di bawah, buatlah titik A dengan nilai fas = 0,50 (sebagai absis) dan kuat tekan rata-rata perlu yang diperoleh dari tabel (sebagai ordinat). Pada titik A tersebut kemudian dibuat grafik baru yang bentuknya sama dengan 2 grafik yang sudah ada di dekatnya, selanjutnya ditarik garis mendatar dari sumbu tegak (ordinat) di kiri pada kuat tekan rata-rata perlu memotong grafik baru tersebut. Dari titik potong itu kemudian ditarik garis ke bawah sampai memotong sumbu mendatar (absis) dan dapat dibaca nilai faktor-air-semen yang dicari.
JENIS SEMEN
JENIS AGREGAT KASAR
KUAT TEKAN BETON / UMUR
3
7
28
91
I, II, V
Alami (kerikil)
17
23
33
40
Buatan (batu pecah)
19
27
37
45
III
Alami (kerikil)
21
28
38
44
Buatan (batu pecah)
25
33
44
48
Tabel Perkiraan kuat tekan beton (Mpa) dengan fas = 0,50
